Главная страница

Электромиограф Cadwell Sierra Wave

Новые стандарты исследований ЭМГ/скорости проведения по нервным волокнам

Портативная и стационарная конфигурации с 2 или 4-канальным усилителями

Базовая комплектация системы:
- Базовый блок
- Программируемый ручной стимулятор и тест-контроллер StimTrollerTM
- 2- или 4-канальный усилитель
- Программируемый ножной переключатель
- Протоколы ЭМГ
   - буфер просмотра с аудио сигналом (до 10 минут)
   - неограниченный буфер сохраненных сигналов
   - программируемый подсчет мышечных единиц
   - сохранение стоп-кадров ЭМГ в отчетах
- Анализ отдельной моторной единицы (SMUA)
- Скорость проведения по нервным волокнам (моторным, сенсорным, смешанным, немиелинизированным)
- F-волна/H-рефлекс (режим маркеров)
- F-волна (режим курсоров)
- AnatomyVIEWTM
- Билатеральная асимметрия (NCV, F, H, ВП)
- DataABTM
- Мигательный рефлекс
- Повторная стимуляция
- Соматосенсорные ВП (верхние, нижние конечности, кожный ответ)
- Симпатический кожный ответ
- R-R интервалы (вариабельность ЧСС)
- Программируемый список исследований
- Автоматическое сравнение данных (автоматическое сравнение с нормой и создание заключений по NCV, F, H и ЭМГ)
- Предоставление суммарных данных в табличной форме
- QuickReportTM – генератор отчетов на базе MS Word
- Анализ ВП (добавление, удаление, усреднение, множественное усреднение, инверсия)
- Конверсия ЭМГ в видео и аудио файлы
- Экспорт ASCII (все протоколы тестов)
- Встроенная калибровка
- Многопользовательский интерфейс

Возможные конфигурации системы:

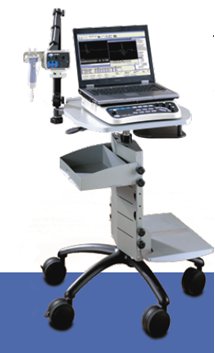

- Sierra Wave с ноутбуком и 2-канальным усилителем на однополюсной тележке

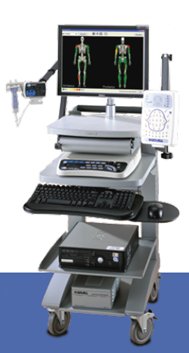

- Пример мультимодальной системы, которая состоит из Sierra Wave для NCV/ЭМГ/ВП исследований и Easy III для ЭЭГ/ПСГ исследований. Все компоненты системы расположены на компактной тележке

Опции программного обеспечения:
- Анализ нескольких моторных единиц (MMUA)
- Анализ интерференционного паттерна (IPA)
- ЭМГ отдельного мышечного волокна (включая стимуляционную ЭМГ)
- Оценка количества моторных единиц (MUNE)
- Тест на коллизию
- HL7 интерфейс
- Программа для научных исследований
- Слуховые ВП с выбором стимуляторов
- P300 (требуется опция слуховых ВП)
- Зрительные ВП с выбором стимуляторов
- Программа просмотра на удаленном компьютере

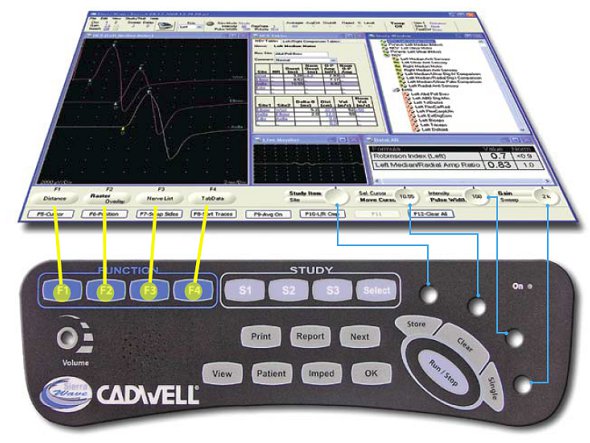

StimTrollerTM
Программируемый стимулятор и тест контроллер

Позволяет проводить стандартные исследования в удалении от основного блока и компьютера, что значительно сокращает время тестирования. Программируемые кнопки дают возможность пользователю оптимизировать тесты под свои задачи.

Функции:
Одиночные или повторяющиеся стимулы
Изменение полярности
Регулировка интенсивности
Сохранение кривых
Следующий тест
Вкл./Выкл. записи ЭМГ
Сохранение стоп-кадров ЭМГ
Контроль усиления
Перемещение по буферу ЭМГ
Воспроизведение ЭМГ из буфера
Съемные стимулирующие датчики
Регулировка угла и ширины датчиков для более легкого и быстрого доступа ко всем зонам предъявления стимула











Интерфейс пользователя

Обеспечивает гибкость и легкость использования системы:
- Основная контрольная панель (кнопки и клавиши)
- StimTroller (уникальная комбинация стимулятора и удаленного контроля за тестированием)
- Манипулятор – мышь
- Ножной переключатель (программирование каждого теста)
- Операционная система Windows XP и Windows Vista
- Стандартное Ethernet подключение обеспечивает совместимость и программное обновление в условиях быстрого изменения компьютерных возможностей

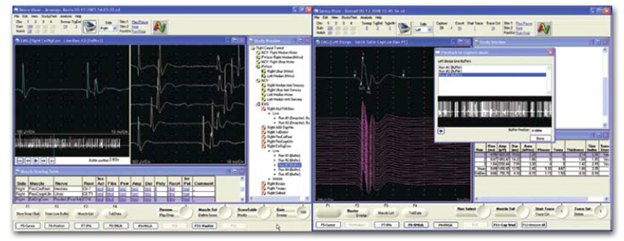

Стандартная ЭМГ
Протоколы включают данные, зарегистрированные в режимах спонтанной и стимуляционной ЭМГ, с легким доступом к таблицам количественных показателей мышц. 10- минутный  буфер спонтанной ЭМГ с неограниченным временем сохранения и просмотра. Полноэкранное или многооконное отображение данных на дисплее. Инструменты ручной обработки для быстрого документирования интересующих ПД моторных единиц.

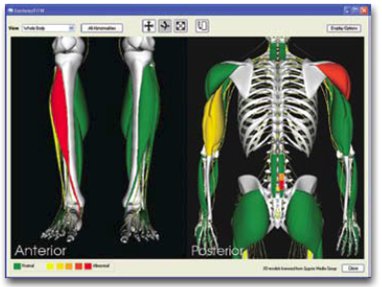

AnatomyVIEW

Отображение результатов оценки мышц на 3D анатомической модели с цветовой маркировкой. Зеленым цветом отмечается норма, а желтым, оранжевым и красным цветами – мышцы, показывающие аномальные результаты. Модель можно вращать и изменять ее размеры с помощью мыши. Изображение можно включать в отчеты.

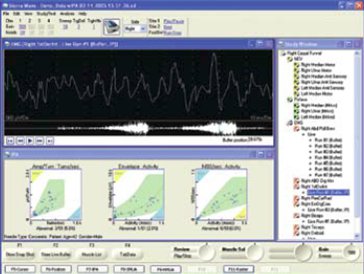

Анализ интерференционного паттерна (IPA)

Количественная оценка электромиографического интерференционного паттерна с отображением результатов на плоттерах с цветовой кодировкой.

Для каждой мышцы представлены нормативные референтные «облака».

IPA является основой для классификации интерференционного паттерна как нормального, невропатического или миопатического. Анализ можно выполнять как в режиме реального времени, так и в режиме off-line.

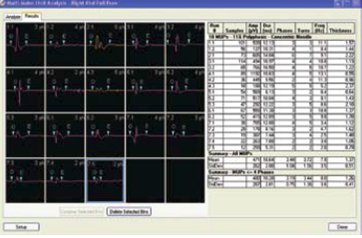

Анализ ПД множества моторных единиц

Для выделения, идентификации и сортировки потенциалов моторных единиц из эпохи записи ЭМГ используется разложение сигнала на составляющие и сравнение их с шаблонами. Как правило, из эпохи можно выделить от 1 до 6 моторных единиц. Редактирование и суммарное отображение  всех зарегистрированных ПД моторных единиц. Анализ можно выполнять как в режиме реального времени, так и в режиме off-line.

Билатеральное сравнение в протоколах тестов скоростей проведения по нервным волокнам, F, H и ВП. Функция автоматического положения курсора. Идентификация артефактов и «плохих» электродных контактов. Сравнение с референтными значениями и идентификация аномальных значений в режиме реального времени. Отображение в протоколе неограниченного количества кривых.

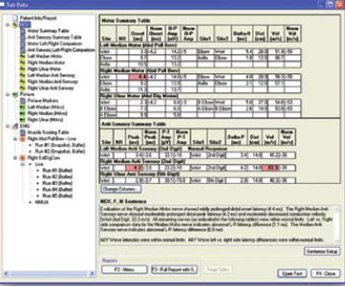

Просмотр суммарных данных в табличной форме – уникальная возможность просмотра всех зарегистрированных кривых и таблиц с результатами тестов. Регулировка позиций курсора, изменение длительности измерений, просмотр зарегистрированной ЭМГ без возвращения к тестовым протоколам. Уникальная программа «Формирование автоматических заключений» сравнивает полученные результаты с нормой и создает комментарии для скоростей проведения по нервным волокнам, F, H и ЭМГ.

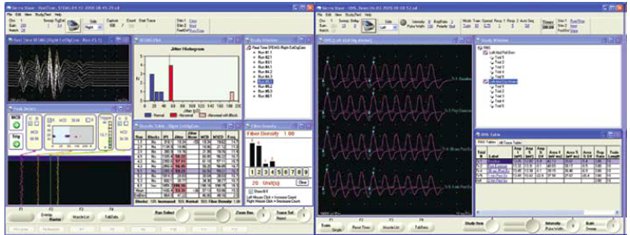

Анализ отдельного волокна

Используется перекрестный вольтаж  или детекция пиков в режиме реального времени. Просмотр и редактирование в on-line и off-line режимах.

Повторная стимуляция нерва (RNS)

Предъявление программируемых последовательностей стимулов в ручном или в автоматическом режиме. Сравнение всех ответов в пачке как по амплитуде, так и по площади. Поддержка частоты повтора стимулов до 50 Гц.

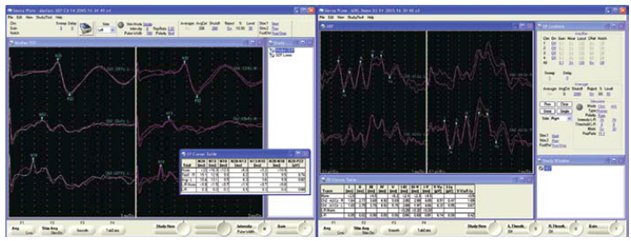

Вызванные потенциалы включают сомато-сенсорные, слуховые и зрительные модальности с отображением и сохранением неограниченного числа кривых. Автоматическое положение курсоров для маркировки значимых характеристик ответа с автоматическим билатеральным сравнением и выделением аномальных значений. Регулировка устранения артефактов и поддержка внешнего TTL триггера.

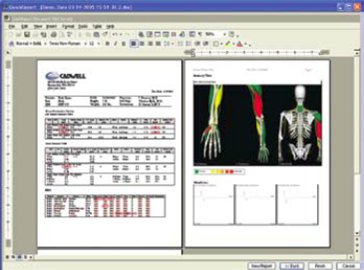

Генератор отчетов

Отчеты в Microsoft Word содержат модули ввода пациента, истории болезни, медицинские процедуры, комментарии и т.д. без необходимости ввода текста с клавиатуры. Отчеты включают табличные данные, кривые, анатомические изображения, результаты автоматической детекции отклонения от нормативных значений и автокомментарии. Шаблоны отчетов можно конфигурировать под конкретные задачи пользователя.

HL7 интерфейс

Позволяет получать информацию из госпитальной электронной регистратуры и сохранять ее в стартовом окне. Выбор пациента в стартовом окне запускает приложения Sierra Wave и автоматически вносит данные пациента. С помощью HL7 интерфейса можно отправить результаты обследования обратно в электронную регистратуру, а затем отчеты пациента можно импортировать в госпитальную электронную базу данных.

Многопользовательский интерфейс и управление данными

Каждый пользователь Sierra Wave может создавать свои собственные настройки тестовых протоколов и директорию пациентов. Каждая система подсоединяется к госпитальной сети с помощью проводного или беспроводного подключения. Файлы можно сохранять локально или в сети. Встроенные архивирующие устройства и экспорт данных.

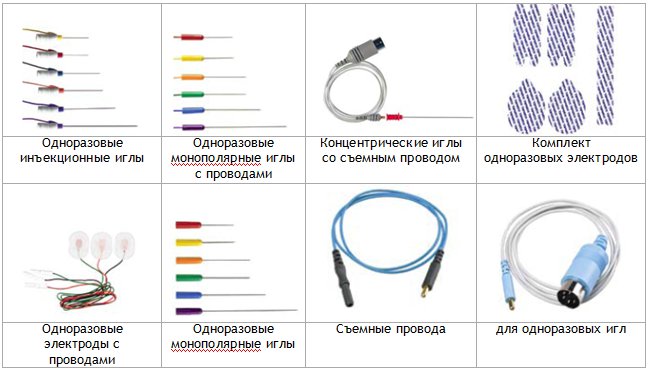

Аксессуары и принадлежности

Cadwell имеет полный спектр качественных и надежных принадлежностей для ЭМГ/ВП исследований: от монополярных и концентрических игл до инъекционных игл и игл для исследования отдельного волокна, разовые и многоразовые поверхностные электроды для исследования скорости проведения, ЭМГ и ВП.
